VWO WC, 2018 - I
Windenergie.


In een krant stond eind 2013 bij een artikel over de toekomst van windenergie de onderstaande figuur. In de figuur wordt de kostprijs voor het produceren van windenergie vergeleken met de kosten voor het produceren van energie in een traditionele kolencentrale (de marktprijs).





De grafieken zijn gebaseerd op een model van de werkelijkheid. Met behulp van dit model is het mogelijk om op ieder willekeurig tijdstip de kostprijs van energie uit te rekenen.

De formule voor de marktprijs km luidt:

km = 0,28 t + 4,3

De formule voor de kostprijs van windenergie kl  van windmolens op land luidt:

kl = -0,31 t + 10,0

Voor beide formules geldt: k is de prijs in cent per kWh (kilowattuur) en t is de tijd in jaren met t = 0 op 1 januari 2009.

We nemen in deze opgave aan dat de prijzen zich ook na 2020 volgens deze lineaire verbanden blijven ontwikkelen.
Door de duurdere windmolens op zee is de kostprijs van windenergie van die windmolens op dit moment nog steeds hoger dan die van windmolens op land. Maar door de voortdurende innovaties gaat dat veranderen.



5p.

1.

Stel met behulp van de figuur een formule op voor de kostprijs kz  van windenergie van windmolens op zee en bereken daarmee in welk jaar de windenergie van land en die van zee evenveel kosten.



Rond 2011 was de kostprijs van windenergie van windmolens op land nog tweemaal zo hoog als de marktprijs.



4p.

2.

Bereken in welk jaar de marktprijs tweemaal zo hoog zal zijn als de kostprijs van windenergie van windmolens op land.



In de provincie Flevoland staan veel windmolens en er zijn daar veel huishoudens die voorzien worden van windenergie van windmolens op land. Er wordt in deze provincie daarom vaak gebruikgemaakt van de gemiddelde prijs van windenergie en 'traditionele' energie, dus het gemiddelde van kl en km . Voor deze gemiddelde prijs kg kan een formule worden opgesteld van de vorm kg = at + b .



3p.

3.

Bereken de waarden van a en b in twee decimalen nauwkeurig.


In 2013 werd door alle windmolens op zee in totaal gemiddeld 228000 kWh per uur opgewekt. De windmolens zijn per dag maar gemiddeld 5 uur in bedrijf.

Neem aan dat een huishouden in Nederland jaarlijks ongeveer 3500 kWh verbruikt.



3p.

4.

Bereken hoeveel huishoudens in Nederland er geheel 2013 van energie konden worden voorzien met energie van windmolens op zee. Rond je antwoord af op honderdtallen.



In 2013 was de totale productie van energie door alle windmolens (op land en op zee) in Nederland gelijk aan 5,95 miljard kWh. Hiermee kon in 5% van de landelijke energiebehoefte worden voorzien. Er werd toen voorspeld dat tien jaar later windmolens, met een totale energieproductie van 23 miljard kWh, in 15% van de landelijke energiebehoefte zouden voorzien.



4p.

5.

Bereken met hoeveel procent de totale landelijke energiebehoefte volgens deze voorspelling tussen 2013 en 2023 zou toenemen. Rond je antwoord af op gehele procenten.





Francis Bacon.


Op de foto zie je een schilderij van Francis Bacon. Een man bevindt zich voor een ruimte met donkere wanden. Het plafond en de vloer zijn in iets lichtere kleuren afgebeeld.

Als je aanneemt dat deze ruimte balkvormig is, kun je zien dat de kunstenaar deze ruimte niet precies volgens de regels van het perspectief heeft getekend.



3p.

6.

Leg met behulp van de foto uit hoe je dit kunt zien.

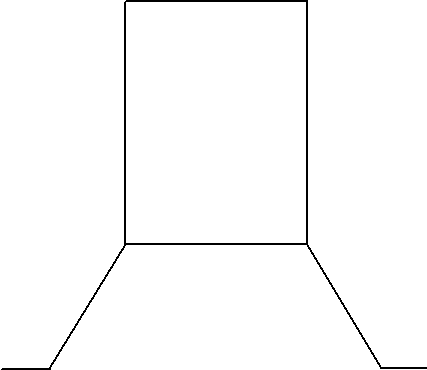

Hieronder zie je het begin van een juiste perspectieftekening van een model van de balkvormige ruimte op het schilderij. Alleen de achterwand en de vloer zijn aangegeven.



3p.

7.

Maak deze perspectieftekening correct af.




De man op het schilderij staat voor de balkvormige ruimte. Stel dat het Bacons bedoeling was om de man midden voor de balkvormige ruimte te plaatsen op een afstand die de helft is van de diepte van de ruimte. In de figuur zie je een bovenaanzicht van de balkvormige ruimte waarin een punt P is getekend. De afstand van P tot de voorkant van de ruimte is de helft van de diepte van deze ruimte, dus MP = 0,5AC.



4p.

8.

Teken dit punt P in de onderstaande perspectieftekening



Vermenigvuldigen op de handen.


In Rusland en Polen gebruikten boeren vroeger soms hun handen om twee getallen tussen 5 en 10 met elkaar te vermenigvuldigen.

De methode werkt als volgt:
Je wilt bijvoorbeeld 8 maal 9 uitrekenen.

-

Steek aan beide handen vijf vingers op;

-

8 - 5 = 3, buig aan de ene hand drie vingers om: zie de figuur;



9 - 5 = 4, buig aan de andere hand vier vingers om;

- tel de omgebogen vingers op en vermenigvuldig het antwoord met 10, dus (3+ 4) 10 = 70 ;
-

vermenigvuldig de opgestoken vingers, 2 op de ene hand en 1 op de andere hand, met elkaar: 21= 2;

-

tel nu de antwoorden van de vorige twee stappen bij elkaar op: 70 + 2 = 72 .



Bij deze methode hoef je alleen maar de tafels van vermenigvuldiging van de getallen van 1 tot en met 5 en van 10 uit het hoofd te kennen.



3p.

9.

Ga na of deze methode ook het goede antwoord oplevert bij de vermenigvuldiging 5 maal 5.



De methode is geldig voor alle gehele getallen tussen 5 en 10. Om dit aan te tonen noemen we de getallen die we met elkaar willen vermenigvuldigen x en y. Het aantal omgebogen vingers op de linkerhand is nu x - 5.
In het voorbeeld van de figuur:
8 -  5 = 3. Omdat het aantal omgebogen en opgestoken vingers op één hand samen 5 is, is het aantal opgestoken vingers op de linkerhand in het voorbeeld 5 - (8 - 5) = 5 - 3 = 2.



3p.

10.

Leg, zonder getallenvoorbeelden te gebruiken, uit waarom als er x - 5 vingers aan de linkerhand omgebogen zijn het aantal opgestoken vingers op deze hand gelijk is aan 10 - x .



Op dezelfde manier is het aantal opgestoken vingers op de rechterhand gelijk aan 10 - y .

Uit deze methode van vermenigvuldigen op de handen volgt dat een uitkomst op de volgende manier berekend kan worden:

omgebogen vingers × 10 + opgestoken vingers ene hand × opgestoken vingers andere hand

Oftewel: (x - 5 + y - 5) 10 + (10 - x)(10 - y).



4p.

11.

Werk de haakjes weg en laat door verder herleiden zien dat dit gelijk is aan x - y .





Grauwe ganzen


Grauwe ganzen eten gras en kunnen daardoor schade aan weilanden veroorzaken. Om die reden wordt er veel onderzoek gedaan naar de toename van het aantal grauwe ganzen in Nederland en de mogelijkheden om die toename te beperken.

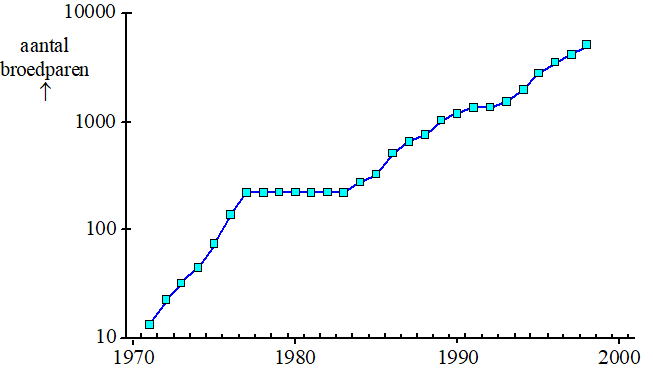

In de figuur is het aantal broedparen van de grauwe gans in Nederland weergegeven voor de jaren 1971 tot en met 1998. Je ziet dat het aantal broedparen snel gegroeid is in deze periode. De verticale as in de figuur heeft een logaritmische schaalverdeling. Het derde punt van de grafiek, horend bij het jaar 1973, ligt tussen 10 en 100.



3p.

12. Bereken met behulp van de figuur het aantal broedparen in 1973.


Voor de periode 1983-1998 kan de grafiek benaderd worden met een rechte lijn. Omdat de verticale as een logaritmische schaalverdeling heeft, betekent dit dat het aantal broedparen in die periode in werkelijkheid bij benadering exponentieel groeide. Het aantal broedparen van de grauwe gans nam toe van 220 broedparen in 1983 tot 5000 in 1998. Na 1998 nam het aantal verder toe: in 2012 waren er 83000 broedparen. We vragen ons af of de exponentiële groei in de periode 1983-1998 zich na 1998 op dezelfde wijze voortgezet heeft.



4p.

13.

Onderzoek of het aantal van 83000 in 2012 past bij een gelijkblijvende exponentiële groei.



In het vervolg van de opgave gaat het niet meer over alleen de broedparen van de grauwe gans, maar over alle grauwe ganzen.

Onderzoekers hebben een aantal jaren geleden een model gemaakt om de kosten van de schade te berekenen die door grauwe ganzen wordt veroorzaakt. Ze zijn hierbij uitgegaan van het aantal van 190000 grauwe ganzen
in de zomer van 2009: de zomerganzen.
In de winter zijn er in Nederland twee soorten grauwe ganzen. Van de zomerganzen blijft 85% ook in de winter erna. Daar komen de grauwe ganzen bij die alleen in de winter in Nederland verblijven: de winterganzen.
Het aantal zomerganzen groeit volgens dit model met 19% per jaar en het aantal winterganzen met 4% per jaar. In de winter van 2009/2010 waren er 301800 winterganzen.

De totale schade in de winter van 2009/2010 bedroeg €2690000. We nemen aan dat de schade in een winter recht evenredig is met het totale aantal grauwe ganzen in die winter.



5p.

14.

Bereken het totale schadebedrag in de winter van 2017/2018 volgens dit model. Rond je antwoord af op duizenden euro's.



In verband met de hoge kosten van de schade werden met ingang van het jaar 2013 maatregelen getroffen om het aantal grauwe ganzen te beperken, vooral de zomerganzen. Door deze maatregelen nam ná 2013 het aantal zomerganzen met 14% per jaar af. Het streven was om het aantal zomerganzen terug te brengen tot 100000.



4p.

15.

Bereken in de zomer van welk jaar er voor het eerst minder dan 100000 zomerganzen zullen zijn.


Het Cyrillische alfabet.


Het Cyrillische alfabet is het alfabet van diverse Oost-Europese landen.
Het wordt onder andere gebruikt in Servië, Bulgarije en Rusland. Hoewel er officieel maar één Cyrillisch alfabet is, hebben deze drie landen elk hun eigen variant. Er geldt:

-

In deze drie landen samen worden 39 verschillende letters gebruikt.

-

Van deze 39 letters komen er 24 voor in alle drie de landen.

-

Er zijn 3 letters die alleen in Rusland voorkomen.

-

Het Bulgaarse alfabet heeft 30 letters.

-

Alle letters in het Bulgaarse alfabet komen ook voor in het Russische alfabet.

-

Het Servische alfabet heeft 6 unieke letters, die dus niet in het Russische of Bulgaarse alfabet voorkomen.



4p.

16.

Onderzoek hoeveel letters het Servische alfabet heeft.


Net als ons eigen alfabet (het Latijnse alfabet) is ook het Russische alfabet afgeleid van het Griekse alfabet. Het is dan ook niet verwonderlijk dat er veel letters zijn die in meerdere alfabetten voorkomen. In onderstaande figuur zijn alle letters uit het Latijnse, Griekse en Russische alfabet weergegeven in een Venn-diagram.





Met behulp van logische symbolen kunnen we beschrijven in welke alfabetten de letters voorkomen. We gebruiken daarvoor de volgende afkortingen:

- G: de letter komt voor in het Griekse alfabet.
- R: de letter komt voor in het Russische alfabet.
- L: de letter komt voor in het Latijnse alfabet.
-  A: de letter komt voor in alle drie de alfabetten.


De letter Π behoort tot de letters waarvoor geldt: R  ∧ G

Voor een aantal letters geldt: G L Ø A



2p.

17.

Geef aan voor welke letters dit geldt. Licht je antwoord toe.

Iemand schrijft de volgende bewering op: (R G ØA) L


3p.

18.

Vertaal deze logische symbolen naar een Nederlandse zin en onderzoek of de bewering waar is.


Toren van achtvlakken.


Op de afbeelding zie je een kunstwerk van Elt de Boer: een toren van regelmatige achtvlakken op een voet. Het bovenste deel van de voet is de helft van een regelmatig achtvlak met daaronder een kubus waarvan de ribbe dezelfde lengte heeft als die van het halve achtvlak. Daarboven zie je negen hele achtvlakken die naar boven toe steeds kleiner worden.




Een regelmatig achtvlak, zie de figuur, heeft 12 ribben die allemaal even lang zijn. De ribbe van de voet is 20 cm en die van het bovenste achtvlak is 4 cm.

De achtvlakken worden naar boven toe steeds kleiner. De kunstenaar kan ervoor kiezen de ribbe van de achtvlakken steeds met een vaste factor r te vermenigvuldigen. Afgerond op twee decimalen geldt dan:

r = 0,84



3p.

19.

Bereken de waarde van r in drie decimalen nauwkeurig.


De kunstenaar had er ook voor kunnen kiezen om de ribbe met een vaste lengte te laten afnemen. De lengten van de ribben van de opeenvolgende achtvlakken vormen dan een rekenkundige rij. Deze rij kan benaderd worden met de directe formule in de vorm van een lineaire formule:   un = 20 -1,78n

Hierin is n het nummer van het achtvlak. In de formule is un de lengte in cm van de ribbe van het n-de achtvlak. Bij n = 0 hoort de lengte van de ribbe van de voet.



3p.

20.

Laat zien hoe de lineaire formule un = 20 - 1,78n afgeleid kan worden uit de gegevens.



De twee methoden zullen in het algemeen verschillende lengtes geven voor de ribben van de achtvlakken uit de serie.



4p.

21.

Onderzoek bij welk achtvlak uit de serie dit verschil maximaal is en geef ook aan hoe groot dat verschil is. Rond je antwoord af op gehele millimeters.



In de figuur hierboven zie je de hoogte van een achtvlak aangegeven. Deze hoogte is (bij benadering) gelijk aan 1,4142 maal de ribbe. Dit gegeven kun je gebruiken bij de volgende vraag.

Op de foto hiernaast zie je de voet van het kunstwerk, met een ribbe van 20 cm. In de figuur hieronder is een begin gemaakt van een aanzicht van de voet van het kunstwerk op schaal 1:4. Als kijkrichting is de richting van de pijl op de foto genomen.



4p.

22.

Maak het aanzicht hieronder af. Licht je werkwijze toe.












UITWERKING

Het officiële (maar soms beknoptere) correctievoorschrift kun je HIER vinden. Vooral handig voor de onderverdeling van de punten.

1. in 2009 is de prijs 18, en in 2021 is de prijs 8
Dat geeft de punten  (0, 18) en (12, 8)
a = (8 - 18)/(12 - 0) = -10/12 = -5/6
b = 18 want de lijn gaat door (0, 18)
De formule is  kz = -5/6 t + 18
Als ze evenveel kosten moet gelden  -5/6t + 18 = -0,31t + 10,0
-0,5233...t = -8
t = 15,28....
Dat is in het jaar
2024.

2. km = 2 • kl
0,28t + 4,3 = 2 • (-0,31t + 10,0)
0,28t + 4,3 = -0,62t + 20,0
0,90t = 15,7
t = 15,7/0,90 = 17,44....
Dat is dus in het jaar
2026.

3. kg = 1/2 • (kl + km)|
= 1/2 • (-0,31 t + 10,0 + 0,28 t + 4,3)
= 1/2 • (-0,03t + 14,3)
= -0,02t + 7,15

4. 228000 kWh per uur is 5 • 228000 = 1140000 kWh per dag
Dat is 365 • 1140000 = 416100000 kWh per jaar
41610000/3500 = 118886 huishoudens
afgerond op honderdtallen zijn dat
118900 huishoudens.

5. als 5% gelijk is aan 5,95 miljard, dan is 100% gelijk aan 5,95 • 20 = 119 miljard.
als 15% gelijk is aan 23 miljard, dan is 100% gelijk aan   23/15 • 100 = 153,3... miljard
hoeveel is een toename van 199 naar 153,33... ?
Dat is  (153,33... - 119)/119 • 100% =
29%

6. De verdwijnpunten van de rechtermuur en de linkermuur van de kamer vallen niet samen (zie tekening) en dat zou bij een balk wel zo moeten zijn, immers alle vier de ribben zijn evenwijdig.

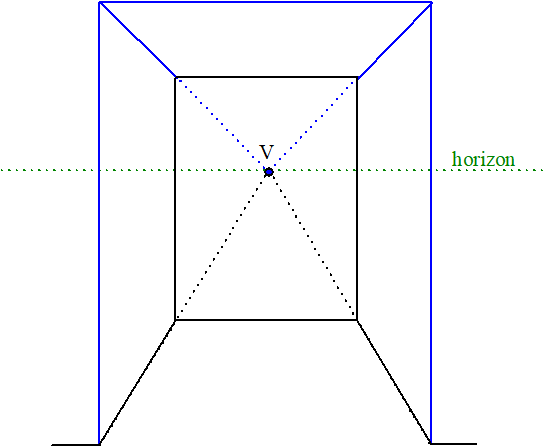

7. Verlengen van de bodemlijnen geeft als snijpunt het verdwijnpunt V
Van V kun je daarna lijnen door de bovenhoeken tekenen en die snijden met de verticale lijnen aan de voorkant.
Zie de tekening.

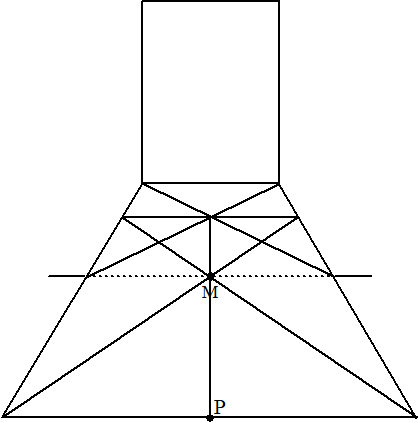

8. Teken de diagonalen van het bodemvlak
Teken een horizontaal lijnstuk door het snijpunt daarvan.
Verbind de zijkanten daarvan met M en trek de lijnen door
Snijden m,et de bodemlijnen geeft uiteindelijk een horizontale lijn door P.

Zie de figuur.



9. 5 - 5 = 0 dus van beide handen worden nul vingers omgebogen.
De tientallen zijn dus nul.
De opgestoken vingers zijn 5 • 5 = 25.
25 + 0 = 25 dus dat klopt.

10. omgebogen + opgestoken  = 5
(x - 5) + opgestoken = 5
opgestoken  = 5 - x + 5
opgestoken = 10 - x.

11. (x - 5 + y - 5) 10 + (10 - x)(10 - y)
= 10x - 50 + 10y - 50 + 100 - 10x - 10y + xy
= xy

12.
  aflezen: ongeveer midden tussen 10 (101) en 100 (102)
Dat is dus 101,5 =
32 paren

13. Het aantal nam toe van 220 naar 5000, dus dat is een factor  5000/220 = 22,7272...
Maar dat was in  een periode van 15 jaar, dus per jaar is de groeifactor  22,7272...1/15 = 1,2315...
2012 is nog 14 jaar later, dus dan zou het aantal 5000 • 1,2315...14 = 92274 moeten zijn.
Dat is meer dan de werkelijke 83000

14. In de zomer van 2009  waren er 190000 zomerganzen.
In de winter zijn er daar 0,85 • 190000 = 161500 zomerganzen van over.
2017 - 2018 is 8 jaar later, dus dan zijn er 1,198 • 161500 = 649454 zomerganzen

In de winter van 2009-2010 waren er 301800 winterganzen
8 jaar later zijn er dan  1,048 • 301800 = 413034 wintergazen.

in 2017-2018 zijn er in totaal  413034 + 649454 = 1062488 ganzen
in 2009-2010 waren er  161500 + 301800 = 463300 ganzen


Het aantal ganzen is met  1062488/463300 = 2,29... vermenigvuldigd, dus de schade ook
De schade is dan 1,29... • 2690000 = 6168989 euro
afgerond op duizendtallen is dat
6169000 euro


15. in 2013 waren er  190000 • 1,194 = 381014 zomerganzen
een afname van 14% betekent een groeifactor van 0,86
voor de jaren daarna geldt dan  N(t) = 381014 • 0,86t  met t = 0 in 2013
381014 • 0,86t = 100000
0,86t = 0,262...
t = log(0,262..)/log(0,86) = 8,869...
Het zal voor het eerst minder dan 100000 zijn in
2022

16. De basisgegevens staan in het venn-diagram hiernaast.
De beide nullen komen omdat alle Bulgaarse letters ook in Russisch moeten staan.

Bulgarije is in totaal 30, dus het overgebleven gebied in Bulgarije heeft 6 letters.

Het totaal moet 39 zijn, dus in het rusland-servië deel moeten nog 39 - 24 - 6 - 6 - 3 = 0 letters staan




  Dan ziet het Venn-diagram eruit als hiernaast.

Het Servische alfabet heeft dus 24 + 6 + 0 + 0 = 30 letters.


17. De letters die in G EN in L zitten, maar NIET in A zijn de letters  N, Z, I

18.

 (R G ØA) L

'Als een letter in het Russische EN het Griekse alfabet voorkomt EN niet in alle alfabetten voorkomt, dan komt die letter voor in het Latijnse alfabet'
OF:
'Een letter die niet in alle alfabetten voorkomt maar wel in het Russische EN in het Griekse, die komt ook voor in het Latijnse alfabet'.

De bewering klopt niet voor de letters  F, P en G


19. In negen stapjes wordt het verkleind van 20 naar 4
Dat is een factor  4/20 = 0,2
Per stapje is dat 0,21/9 =
0,836

20. De lengte van de ribbe neemt regelmatig af van 20 tot 4
Dat is afname 16 in 9 stappen
Per stap is dat 16/9 = -1,78
De beginwaarde is u0 = 20
Dat verklaart de formule.

21. exponentieel:  u = 20 • 0,84n
lineair  u = 20 - 1,78n

Y1 = 20 * 0,84^X
Y2 = 20 - 1,78X
Y3 = Y1 - Y2   (Y1 en Y2 vind je bij VARS - YVARS - Function)
Kijk in de TABLE waar Y3 maximaal is  (positief of negatief)
Dat is bij
n = 4 en daar is het verschil 29 mm

22. De hoogte van het halve achtvlak is  0,5 • 1,4142 • 20 = 14,142
Op schaal wordt dat  14,142/4 = 3,5355 cm.
