Versturen van data

Data kan via verschillende kanalen verstuurd worden, bijvoorbeeld via een kabel of draadloos. Bij het versturen van data is het belangrijk dat deze foutloos verstuurd wordt. Data kan foutloos verstuurd worden als de zogeheten kanaalcapaciteit groot genoeg is. De kanaalcapaciteit is de maximale hoeveelheid data die per seconde over een kanaal overgedragen kan worden. Een formule waarmee de kanaalcapaciteit bepaald kan worden, is

C = B • ²log(1 + R) (formule 1)
Hierin is:
-	C de kanaalcapaciteit in bits per seconde (bps);
-	B de bandbreedte in hertz (Hz);
-	R de signaal-ruisverhouding.
Deze signaal-ruisverhouding is de verhouding tussen de sterkte van het gewenste signaal en de sterkte van de aanwezige ruis.

Met de formule
S = 10 • ¹⁰log(R) (formule 2)

kan R omgerekend worden naar decibel (dB).

In 2016 had een goed werkende draadloos-internetverbinding vaak een bandbreedte van 20 • 10⁶ Hz en een waarde van S van 40 dB.

5p.	3.	Bereken met behulp van de bovenstaande formules de kanaalcapaciteit van deze verbinding. Geef je eindantwoord in miljoenen bps.

Als de ruis (veel) sterker is dan het signaal, dan is R (erg) klein. Voor zulke kleine waarden van R werkt men in de praktijk met de volgende benadering voor C:

C = 1,44 • B • R (formule 3)

In onderstaande figuur zijn voor B = 1000 de grafieken van formules 1 en 3 weergegeven, waarbij de grafiek van formule 3 gestippeld is.



In deze figuur is te zien dat voor groter wordende R de benadering steeds slechter wordt. Men vindt deze benadering acceptabel als het verschil tussen de waarde van C volgens formule 3 en de waarde van C volgens formule 1 maximaal 1% is van de waarde van C volgens formule 1.

3p.	4.	Bereken in het geval dat B = 1000 tot welke waarde van R dit het geval is. Rond de door jou gevonden waarde van R af op drie decimalen.

Ook als het signaal veel sterker is dan de ruis, dat wil zeggen voor grote waarden van R, wordt er in de praktijk vaak met een benadering voor C gewerkt. Voor grote waarden van R geldt 1 + R ≈ R. In dat geval kan formule 1 benaderd worden door:

C = B • ²log(R) (formule 4)

In de volgende figuur zijn voor een bepaalde waarde van B de grafieken van de formules 1 en 4 weergegeven, waarbij de grafiek van formule rood gekleurd is.



Met behulp van formules 2 en 4 kan voor grote waarden van R de volgende formule voor C opgesteld worden:

C = 0,332 • B • S

Het getal 0,332 in deze formule is een afgerond getal.

4p.	5.	Toon de juistheid van deze formule aan.

Windmolens.

Een windmolen kan de bewegingsenergie van de wind omzetten in elektrische energie. De hoeveelheid elektrische energie die een windmolen produceert, is afhankelijk van de windsnelheid. Hoe harder het waait, hoe meer elektrische energie een windmolen kan produceren. Omdat er energie uit de wind gehaald is en omgezet is in elektrische energie, is de bewegingsenergie van de wind achter een windmolen kleiner dan ervoor. Dus is de windsnelheid achter de windmolen ook kleiner dan de windsnelheid vóór de windmolen. De energie in joule (J) die een windmolen per seconde produceert, wordt gegeven door de formule:

Hierin is:
-	E de energie die de molen per seconde produceert in J;
-	c een (positieve) constante die hoort bij de windmolen, deze constante is onder andere afhankelijk van de grootte en vorm van de wieken;
-	v de snelheid van de wind vóór de windmolen in m/s;
-	w de snelheid van de wind achter de windmolen in m/s.

Bij een wind met een snelheid van 10 m/s vóór de windmolen produceert de windmolen Amstelvogel in Ouderkerk aan de Amstel, zie de foto, elke seconde 1,21 miljoen J. De waarde van c die hoort bij deze windmolen is 5116.

3p.	8.	Bereken de snelheid van de wind achter de windmolen in m/s. Geef je eindantwoord in één decimaal.

We gaan nu weer kijken naar windmolens in het algemeen. Een windmolen kan niet alle energie uit de wind halen, want dan zou de lucht achter de windmolen stilstaan. Het blijkt dat de maximale hoeveelheid energie die een windmolen uit de wind kan halen alleen afhangt van de verhouding tussen de windsnelheden vóór en achter de molen, dus de verhouding tussen v en w. Stel dat p = ^w/_v, dan kan de formule herschreven worden als: E = ¹/₄ • c • v³ • (1 - p³ - p² + p) Bij een constante waarde van v is E maximaal als 1 - p³ - p² + p maximaal is. Voor elke constante c en v wordt de maximale waarde voor E bereikt bij p = ¹/₃.

4p.	9.	Bewijs dat deze maximale waarde voor E inderdaad bereikt wordt bij p = ¹/₃.

De maximale waarde voor E noemen we E_max . De energie van wind met een snelheid v die per seconde wordt opgevangen door een windmolen waarvan c de constante is, wordt gegeven door: E_wind = ¹/₂ • c • v³ Het maximale percentage van de energie die een windmolen uit de wind kan halen is:


3p.	10.	Bereken dit percentage. Geef je eindantwoord in hele procenten.

Hyperbool.

Op het domein 〈¹/₂, →〉 is de functie f gegeven door f(x) = ¹/_{(2x - 1)} . De lijn l met richtingscoëfficiënt −2 raakt de grafiek van f. Zie onderstaande figuur.



8p.	11.	Bereken exact het snijpunt van l met de y-as.

Het punt A met x-coördinaat a is een willekeurig punt op de grafiek van f. Het punt B ligt op de x-as en heeft ook x-coördinaat a. Bij elke waarde van a hoort een driehoek OAB. Zie de onderstaande twee figuren voor twee mogelijkheden.



4p.	12.	Bereken de minimale lengte van lijnstuk OA. Geef je eindantwoord in één decimaal.

Parabolen en sinusoïde.

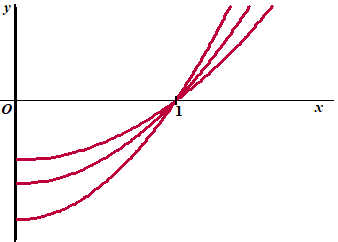

Op domein [0, →〉 is gegeven de functie f(x) = ax² - a met a > 0 . In onderstaande figuur is in één assenstelsel voor een aantal waarden van a de grafiek van f getekend.



De grafiek van f gaat voor elke waarde van a door het punt (1, 0).

2p.	13.	Bewijs dit.

Op hetzelfde domein is de functie g gegeven door g(x) = sin(2πx). In onderstaande figuur is de grafiek van g aan de figuur toegevoegd.



Het punt T is de eerste top van de grafiek van g met x-coördinaat groter dan 1. Zie de figuur. Er is een waarde van a waarvoor de grafiek van f door T gaat.

5p.	14.	Bereken exact deze waarde van a.

Fiets.

Het comfort en het rijgedrag van een fiets worden in belangrijke mate bepaald door de framegeometrie. Naast de lengte van de verschillende buizen waaruit een frame bestaat, gaat het bij de framegeometrie ook om de hoeken waaronder de verschillende buizen staan. Hieronder staat een tekening van een fiets. In de figuur eronder is een tekening van het frame van die fiets gegeven.



De bijbehorende maten zijn:
-	de liggende achtervork: AB = 425 mm;
-	de staande achtervork: AF = 542 mm;
-	de hoek die de liggende en de staande achtervork met elkaar maken: ∠BAF = 58 °;
-	de hoek die het verlengde van de stuurbuis DE met het verlengde van AB maakt: ∠BCE = 71 °

De zitbuis BF en de stuurbuis DE zijn bijna evenwijdig. Als ze evenwijdig zouden zijn dan zou de hoek die BF met de lijn door AB maakt even groot moeten zijn als ∠BCE . Deze hoeken verschillen echter.

6p.	15.	Bereken dit verschil. Geef je eindantwoord in hele graden.

Een crank is het verbindingsstuk tussen de trap-as van de fiets en het pedaal. Zie de figuur hiernaast. Cranks bestaan in verschillende lengtes. Een fietser met lange benen heeft baat bij een langere crank. Zo wordt aan iemand met een binnenbeenlengte van 75 cm een cranklengte van 166 mm geadviseerd. Aan iemand met een binnenbeenlengte van 97 cm wordt een cranklengte van 180 mm geadviseerd.
Er is een verband tussen de binnenbeenlengte B in cm en de geadviseerde cranklengte L in mm. Dit verband is te benaderen met een formule van de vorm L = a • Bⁿ. Met de bovenstaande gegevens bij binnenbeenlengtes 75 cm en 97 cm zijn de waarden van a en n te bepalen.

6p.	16.	Bereken volgens deze formule de geadviseerde cranklengte in mm bij een binnenbeenlengte van 86 cm. Geef je eindantwoord in hele mm.

UITWERKING

Het officiële (maar soms beknoptere) correctievoorschrift kun je HIER vinden. Vooral handig voor de onderverdeling van de punten.

1.	y = 2x + 2 invullen in de cirkelvergelijking: x² + (2x + 2)² = 6x + 6(2x + 2) - 13 x² + 4x² + 8x + 4 = 6x + 12x + 12 - 13 5x² - 10x + 5 = 0 x² - 2x + 1 = 0 (x - 1)² = 0 x = 1 y = 2 • 1 + 2 = 4 Het raakpunt is (1, 4)

2.	Dan moet het middelpunt M even ver van S (en T) als van O afliggen x = 0 geeft y = 2 • 0 + 2 = 2 dus T = (0, 2) y = 0 geeft 2x + 2 = 0 dus x = -1 dus S = (-1, 0) M = (-0.5, 1) MS = √(0,5² + 1²) = √1,25 OM = √(0,5² + 1²) = √1,25 Dat is inderdaad gelijk, dus O ligt op de cirkel. OF OTS is een rechthoekige driehoek, en dat is de helft van een rechthoek M is het midden van de cirkel en van de rechthoek. De diagonalen van een rechthoek delen elkaar doormidden dus OM = OT = OS Dus O ligt op de cirkel d.

3.	40 = 10 • ¹⁰log(R) 4 = ¹⁰log(R) R = 10⁴ C = 20 • 10⁶•²log(1 + 10⁴) = 265,76 • 10⁶ = 266 miljoen bps

4.	B = 1000 geeft C = 1000 •²log(1 + R) 1% daarvan is 0,01 • 1000 •²log(1 + R) = 100 •²log(1 + R)Het verschil tussen beide formules is 1,44 • 1000 • R - 1000 •²log(1 + R)Dat is gelijk aan 1% van C als geldt: 1,44 • 1000 • R - 1000 •²log(1 + R) = 100 •²log(1 + R) Y1 = 1,44 • 1000 • R - 1000 •²log(1 + R) Y2 = 100 •²log(1 + R) Intersect geeft dan R = 0,024 Dus *tot R =* 0,024 is het verschil tussen beide formules maximaal 1% van de waarde van formule 1.**

5.	C = B • ²log(R) Verander de ²log in ¹⁰log

	C = B • 10 • ¹⁰log(R) • 0,33219....

6.	punt A: x = 0 geeft y = -8 + 2√9 = -2 dus A = (0, -2) Dan is f '(0) = 1 De raaklijn is de lijn y = x - 2 y = 0 geeft x = 2 dus B = (2, 0) Dan is inderdaad OA = OB = 2

7.	Het functievoorschrift van g is y = a(-8 + 2√(3x + 9)) Het randpunt daarvan is x = -3 dus y = -8a dus M = (-3, -8a) y = 0 geeft -8 + 2√(3x + 9) = 0 2√(3x + 9) = 8 √(3x + 9) = 4 3x + 9 = 16 3x = 7 x = ⁷/₃ dus C = (⁷/₃, 0) Pythagoras: MC = √( (-3 -⁷/₃)² + (-8a)²) √( (-¹⁶/₃)² + (-8a)²) = 6²/₃ ²⁵⁶/₉ + 64a² = ⁴⁰⁰/₉ 64a² = ¹⁴⁴/₉ a² = ¹/₄ a = ¹/₂ (want a moet positief zijn)

8.	c = 5116, v = 10, E = 1,21 miljoen geeft: 1210000 = 0,25 • 5116 • 1000 • (1 - (^w/₁₀)³ - (^w/₁₀)² + (^w/₁₀)) invoeren bij Y1 en Y2 van de GR en dan intersect geeft w = 6,5 m/s

9.	De afgeleide van 1 - p³ - p² + p moet nul zijn. -3p² - 2p + 1 = 0 p = ^{(2 ± √(4 + 12))}/_-6 = ⁽²^{± 4)}/_-6 Dat geeft p = ^-2/_-6 = ¹/₃ of p = ⁶/_-6 = -1 Die laatste vervalt; omdat w en v beiden positief zijn moet p ook positief zijn.

10.	p = ¹/₃ geeft E_max = ¹/₄ • c • v³ • (1 - (¹/₃)³ - (¹/₃)² + (¹/₃)) = ⁸/₂₇ • c • v³E_wind = ¹/₂ • c • v³ Als je dat op elkaar deelt blijft er ^(8/27)/_(1/2) = ¹⁶/₂₇ = 0,59 over (alle c en v valle weg) Dat is 59%

11.	f(x) = ¹/_{(2x - 1)} = (2x - 1)^-1 f '(x) = -(2x - 1)^-2 • 2 = ^-2/_{(2x - 1)²} In het raakpunt is de helling -2, dus f ' = -2 ^-2/_{(2x - 1)²} = -2 (2x - 1)² = 1 2x - 1 = 1 of 2x - 1 = -1 x = 1 of x = 0 maar die laatste vervalt. x = 1 geeft y = ¹/_{(2 • 1 - 1)} = 1 dus het raakpunt is (1,1) l is de lijn y = -2x + b en die gaat door (1,1) dus dan is b = 3 l is dus de lijn y = -2x + 3 x = 0 geeft dan y = 3 Het snijpunt van l met de y-as is (0, 3)

12.	Ik begrijp niet waarom dat verhaal over die driehoek ABC erbij staat. Was dit misschien oorspronkelijk een andere opgave? A is het punt (a, ¹/_{(2a - 1)}) Pythagoras tussen O en A:

	Invoeren in de GR en dan calc - minimum geeft (a = 2,20866...) OA = 1,379... De minimale afstand is ongeveer 1,4.

13.	x = 1 geeft y = a • 1² - a = a - a = 0 Dat geldt voor elke waarde van a (want die valt weg)

14.	De toppen van de grafiek van y = sinx vind je bij x = ¹/₂π + k • 2π In dit geval moet dus gelden 2πx = ¹/₂π + k2π Dat geeft x = ¹/₄+ k De eerste top na x = 1 zit bij x = ⁵/₄ Dan is y = 1 (top van sinus) dus T = (⁵/₄, 1) 1 = a • (⁵/₄)² - a ⁹/₁₆a = 1 a = ¹⁶/₉

15.	cosinusregel: BF² = 542² + 425² - 2 • 542 • 425 • cos(58) Dat geeft ∠BF = 479,849... sinusregel: ^479,849/_sin(58) = ⁵⁴²/_sin(∠BAF) dat geeft sin(∠BAF) = 0,957... Dan is ∠BAF = 73,31° Dat scheelt afgerond 2°

16.	L = a • Bⁿ gaat door (75, 166) en (97, 180) 166 = a • 75ⁿ en 180 = a • 97ⁿ de eerste geeft a = ¹⁶⁶/₇₅ⁿ en dat kun je invullen in de tweede:

	1,084... = 1,293...ⁿ n = ^{log(1,084...)}/_{log(1,293...)} = 0,3147... Dan is a = ¹⁶⁶/₇₅ⁿ= 42,645... L = 42,645... • 86^0,3147... = 173 mm

Raaklijn aan cirkel.

De cirkel c is gegeven door de vergelijking x² + y²= 6x + 6y - 13 De lijn l met vergelijking y = 2x + 2 raakt de cirkel in het punt A. Zie onderstaande figuur.



4p.	1.	Bereken exact de coördinaten van A.

l snijdt de x-as in het punt S en de y-as in het punt T. Cirkel d is de cirkel met middellijn ST. Zie onderstaande figuur.



5p.	2.	Bewijs dat d door O gaat.

Wortelfunctie en transformatie.

De functie f is gegeven door f(x) = -8 + 2√(3x + 9). De grafiek van f snijdt de y-as in het punt A. De lijn l raakt de grafiek van f in A. De lijn l snijdt de x-as in het punt B. Zie onderstaande figuur.



Er geldt: OA = OB

6p.	6.	Toon dat aan.

De grafiek van de functie g ontstaat uit de grafiek van f door middel van een vermenigvuldiging ten opzichte van de x-as met een positieve factor a. Het punt M is het randpunt van de grafiek van g en het punt C is het snijpunt van de grafieken van f en g met de x-as. Zie onderstaande figuur. De lengte van het lijnstuk MC is 6²/₃.



7p.	7.	Bereken de exacte waarde van a

HAVO WB, 2022 - I
